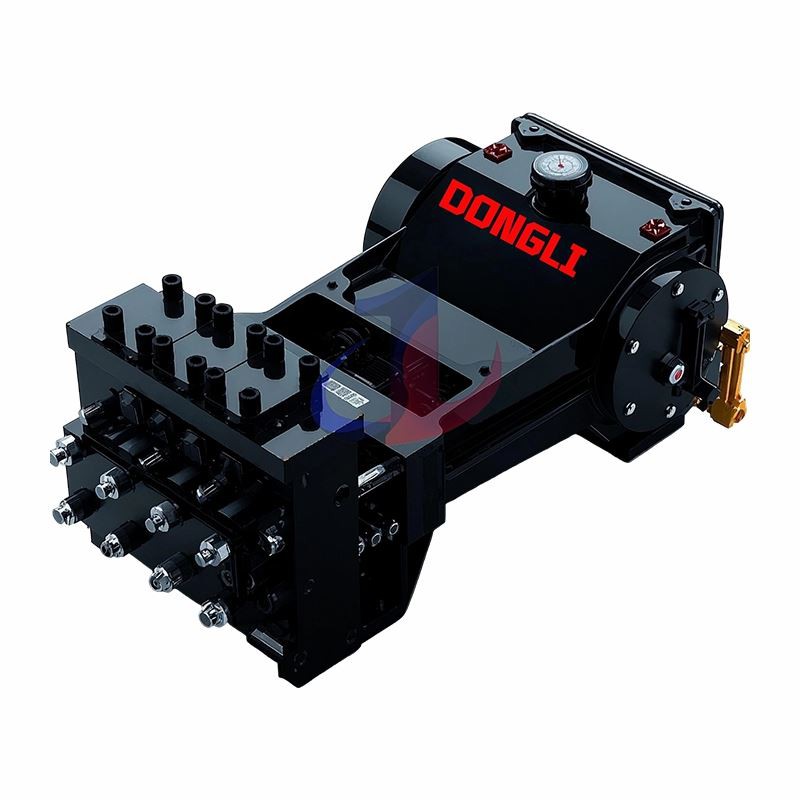

HDD pumpa DL1632

DL1632 je pokročilá triplexná piestová pumpa, ktorá čerpá svoju dizajnovú podstatu z osvedčených princípov a výkonného dedičstva uznávanej série čerpadiel FMC 1632. Je špeciálne navrhnutý tak, aby poskytoval špičkové-riešenia pre priemyselné odvetvia s prísnymi požiadavkami na odolnosť, nepretržitú prevádzku pri vysokom{4}}tlaku a výnimočnú prevádzkovú efektivitu.

Táto časť poskytne podrobný úvod do výberu materiálov a výrobných procesov kľúčových komponentov DL1632, pričom sa bude venovať potrebám zákazníkov-hĺbkových informácií o „materiáli a výrobnom procese príslušenstva“.

3.1 Fluid End – jadro vysokého-tlaku

Špičkové materiály a vynikajúce remeselné spracovanie:

Kvapalinové valce DL1632 sú vyrobené z-kvalitných materiálov:kovaná legovaná oceľ(A350-LF2, AISI 4130/4135, 35CrMo/40CrMnMo) príp.vysokopevná{0} nehrdzavejúca oceľ(316L, Duplex Stainless Steel 2205).

Výrobný proces využívakovaniena dosiahnutie optimalizovanej štruktúry a pevnosti kovových zŕn. Po tomto nasledujepresné CNC obrábanieaby sa zabezpečili prísne tolerancie a lícovanie. Kľúčové komponenty tiež podliehajútepelné spracovanie(napr. kalenie a popúšťanie), aby sa zlepšili ich mechanické vlastnosti a odolnosť proti opotrebovaniu.

3.2 Plunžry – presné inžinierstvo, predĺžená životnosť

Rozmanitý výber materiálov a technológie povrchového inžinierstva:

Pevné keramické piesty:Používajte vysokovýkonné-keramické materiály, ako naproxid zirkoničitý (ZrO2)aleboOxid hlinitý (Al2O3), ktorý ponúka výnimočnú odolnosť proti opotrebovaniu, korózii a odolnosť voči chemickému napadnutiu, zvlášť vhodný na manipuláciu s korozívnymi a vysoko abrazívnymi médiami.

Pevné-piesty:Ich povrchy sú založené na-nerezovej oceli s vysokou pevnosťou a ich povrchy sú potiahnuté ultra-tvrdými vrstvami, ako súkarbid volfrámualebooxid chrómuprostredníctvom pokročilých procesov, ktoré kombinujú húževnatosť substrátu s ultra-vysokou tvrdosťou a odolnosťou voči opotrebovaniu.

Prísny výrobný proces:Povrchy piestu podstupujúpresné brúsenie a lešteniena dosiahnutie extrémne vysokej hladkosti (napr. drsnosť povrchu keramického piesta môže dosiahnuť Ra < 0,2 µm) a presné rozmerové tolerancie.

3.3 Zostavy ventilov – Optimalizovaná kontrola kvapaliny a integrita tesnenia

Typy a aplikačné scenáre:

Kotúčové ventily:Typicky sa používa na manipuláciu s čistými kvapalinami a všeobecné priemyselné aplikácie, ktoré sa vyznačujú efektívnym prietokom a hladkou prevádzkou. Ich základné komponenty, ako sú ventilové sedlá, ventilové kotúče a pružiny, sú zvyčajne vyrobené zvysoko{0}}kvalitná nehrdzavejúca oceľ.

Ventily odolné voči oderu (AR):Špeciálne navrhnuté na manipuláciu s kvapalinami obsahujúcimi abrazívne častice alebo kaly. Zvyčajne sa vyznačujú akrídlovú-štruktúrupre lepšiu stabilitu a na kľúčové komponenty používajte materiály s vysokou{0}}odolnosťou proti opotrebeniu{1}}.

Materiály a výrobné procesy pre ventily odolné proti opotrebeniu- (príklad):

Teleso a sedlo ventilu:Vo všeobecnosti precízne opracované z vysoko{0}}pevných zliatin odolných voči korózii-ako naprNerezová oceľ 17-4PHalebo kalená nástrojová oceľ a tepelne-spracovaná na dosiahnutie ideálnej tvrdosti a húževnatosti.

Jadro/disk ventilu:Pri aplikáciách odolných proti opotrebeniu- sa často používa tesniaci povrch jadra ventilu alebo diskupolyuretánový materiál s vysokou{0}}tvrdosťou, ktorý ponúka vynikajúce tesnenie a odolnosť proti opotrebovaniu. Pre špeciálne chemikálie alebo vysoké-teplotné podmienky je možné zvoliť aj špeciálne kovy alebo technické plasty.

jar:Vyrobené z vysokej{0}}pevnostipružinová oceľ alebo nehrdzavejúca oceľ(napríklad Inconel, pre korozívne prostredia), ktoré zaisťujú stabilitu a odolnosť pri dlhodobom-cyklickom zaťažení.

Vynikajúce remeselné spracovanie:Kovové tesniace plochy sú presne brúsené a leštené, aby sa zabezpečilo tesné uzavretie. Elastomérové ​​komponenty ako polyuretán sú presne tvarované, aby zaručili rozmerovú presnosť a tesniaci výkon.

3.4 Tesniaci systém (balenie) – bariéra proti kritickému úniku

Princípy spoľahlivého dizajnu:DL1632 zvyčajne používa viac-vrstvyV-tesniaci krúžok (v tvare šípky)kombinácia. Tento dizajn ponúka vynikajúci samotesniaci-výkon pri vysokom tlaku. Súprava upchávok je zvyčajne upravená upchávkou alebo pružinou-na zaistenie nepretržitej tesniacej sily a kompenzáciu bežného opotrebovania počas prevádzky.

Materiálová veda pre rôzne potreby:

V-Tesniace krúžky:

Vlákna-vystužená guma (nitrilbutadiénový kaučuk NBR, hydrogenovaný nitrilbutadiénový kaučuk HNBR):Spája elasticitu a tesniacu schopnosť gumy s pevnosťou a odolnosťou voči vytláčaniu vlákien (bavlna, nylon, príp.aramidové vlákna ako Kevlar®). NBR je vhodný pre všeobecné hydraulické oleje, zatiaľ čo HNBR je vhodný pre vyššie teploty a určité bahenné-prostredia na báze oleja.

Materiály na báze polytetrafluóretylénu (PTFE)-:Má vynikajúcu chemickú odolnosť a nízky koeficient trenia. Môžu byť použité ako krúžky z čistého PTFE alebo naplnené uhlíkom, grafitom, bronzom atď. na zlepšenie mechanických vlastností.

Pletené balenie z aramidových/Kevlarových vlákien:Používa sa pre extrémne abrazívne alebo ultra{0}}vysokotlakové podmienky, ponúka vynikajúcu pevnosť a odolnosť voči vytláčaniu, často impregnované PTFE mazivom.

Fluórový elastomér (FKM):Ponúka vynikajúcu-odolnosť voči vysokej teplote a chemickej korózii, vhodný pre agresívne kvapaliny a-vysokoteplotné prostredia.

Podporné krúžky/záložné krúžky{0}} (samčie/samičie adaptéry):Zvyčajne sú vyrobené z tvrdších materiálov, ako sú vystužené fenolové živice, technické plasty (nylon, PEEK) alebo kov, ktoré sa používajú na podporu V-krúžkov a zabraňujú ich vytláčaniu pod vysokým tlakom.

Precízny výrobný proces:Komponenty z elastoméru a PTFE sú precízne tvarované, zatiaľ čo upchávka opletená vláknami využíva techniky opletenia s vysokým{0}}napätím, aby sa zabezpečila rozmerová presnosť a jednotnosť materiálu.

3.5 Výkonový koniec – Robustná podložka pre čerpaciu silu

Štruktúra rámu/kľukovej skrine – základný kameň stability:

Materiál:Typicky používavysokopevná{0}}sivá liatina (SAE G3000, A48 trieda 30), široko vybraný pre svoje vynikajúce vlastnosti tlmenia vibrácií, tuhosť konštrukcie a{0}}hospodárnosť.

Dizajn a výroba:Výkonový koncový rám je často arobustná,-liata konštrukcia z jedného kusus vnútornými výstužnými rebrami pre zvýšenie tuhosti, zaisťujúce presné zarovnanie všetkých komponentov. Všetky kritické protiľahlé povrchy, ako sú vývrty ložísk a montážne podložky, sú presne opracované, aby zaručili presnú montáž vnútorných komponentov, ako je kľukový hriadeľ a krížová hlava.

Kľukový hriadeľ – premena rotačnej sily na vratný pohyb:

Materiál:Bežne vyrobené zkovaná legovaná oceľ (AISI 4140 / 42CrMo). Kovaná legovaná oceľ ponúka vysokú pevnosť v ťahu, odolnosť proti únave a húževnatosť, vďaka čomu je ideálnou voľbou na znášanie vysokého cyklického zaťaženia piestových čerpadiel.

Spojovacia tyč a krížová hlava (pony tyč v plunžrových čerpadlách) – Precízny prenosový článok:

Spojovacia tyč:Typicky vyrobené zkovaná oceľ alebo vysokopevná{0}} tvárna liatina/liatina, s presne opracovanými otvormi pre ložiská (veľký koniec) a otvormi pre zápästné čapy (malý koniec), aby vydržali obrovské striedavé namáhanie.

Krížová/ponická tyč:V piestových čerpadlách zostava krížovej hlavy prenáša pohyb spojovacej tyče na piestovú tyč. Krížová hlava je zvyčajne vyrobená zliatina alebo legovaná oceľa má dobrú odolnosť proti opotrebovaniu a{0}}únosnosť. Ojnica pony je kritickým komponentom, ktorý sa vo všeobecnosti vyrába zvysokopevná{0}}legovaná oceľ, ako je SAE 4140a podstupujepresné brúsenie a tvrdé chrómovanie, ktorý vytvára tvrdý, hladký povrch odolný proti{0}}opotrebeniu a korózii-, na ktorý sa môže olejové tesnenie na konci motora pohybovať vratným pohybom.

Ložiská – kľúč k hladkej prevádzke s dlhou{0}}životnosťou:

Hlavné ložiská:Zvyčajne ťažké{0}}zaťaženiekuželíkové ložiskápodopierajte kľukový hriadeľ, ktorý je schopný súčasne niesť veľké radiálne a axiálne zaťaženie.

Ojničné ojničné ložiská:Využite presnosťdelené panvové ložiská (klzné ložiská) alebo bimetalové pánske ložiská(oceľový-bronz alebo zliatiny na báze hliníka-).

Ložiská/puzdrá zápästia (malý koniec ojnice a krížová hlava):Často používaťbronzové puzdráalebo v niektorých konštrukciách ihlové ložiská, ktoré poskytujú otočné body ojnice na krížovej hlave/zápästnom čape -odolné proti opotrebeniu a s nízkym{1}}trením.

Mazací systém – Lifeline Power End Longlife:

Štandardná konfigurácia:Väčšina čerpadiel tohto typu používa spoľahlivésystém mazania rozstrekovaním, kde rotáciou kľukového hriadeľa a ojníc strieka olej na pohyblivé časti.Návrat gravitáciezabezpečuje tok mazacieho oleja späť do olejovej vane.

Na uľahčenie rýchleho posúdenia zákazníkom, či DL1632 spĺňa ich aplikačné potreby, sú v nasledujúcej tabuľke zhrnuté hlavné technické parametre tohto čerpadla.

Piestové čerpadlo DL1632, postavené na vyspelej inžinierskej technológii, nastavuje nový štandard pre výkon a spoľahlivosť. Či už je vaša aplikácia v oblasti ropy a zemného plynu, petrochemického spracovania, baníctva alebo iných náročných priemyselných odvetví, DL1632 je navrhnutý tak, aby poskytoval výnimočnú hodnotu a dlhodobú-záruku prevádzky.

Konajte teraz a nechajte DL1632 vniesť do vašich operácií silný impulz. Okamžite kontaktujte našich profesionálnych aplikačných technikov čerpadiel, aby ste prediskutovali svoje špecifické potreby, vyžiadali si podrobné technické listy alebo získali komplexnú cenovú ponuku. Zažite mimoriadny výkon, ktorý ponúka DL1632!
