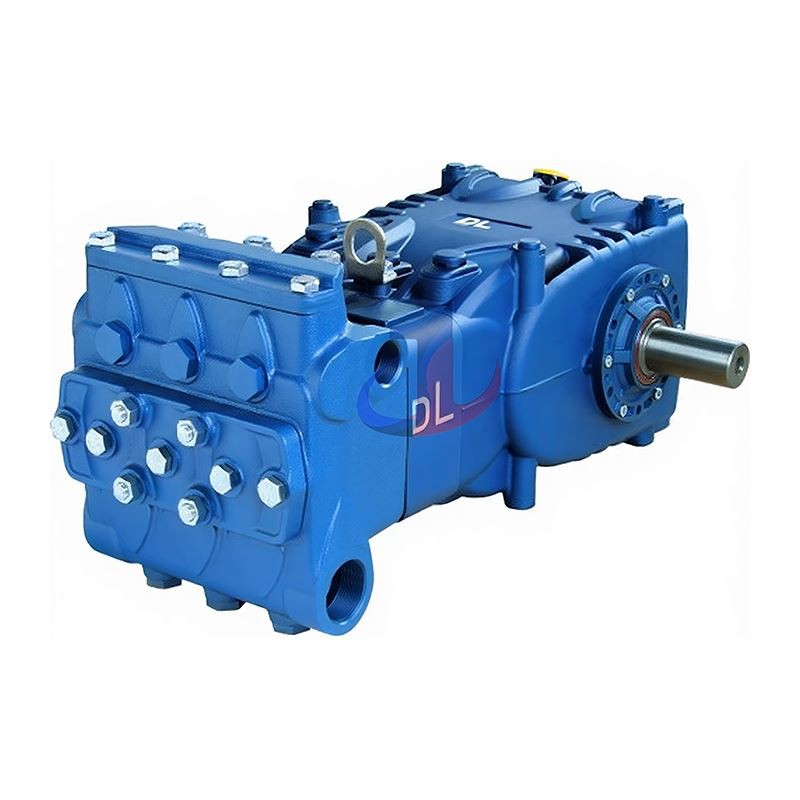

VŠEOBECNÉ Pumpa HDD SÉRIE M

* **Poniklované{0}}pokovované potrubie:** V drsnom prostredí bohatom na chemikálie je korózia primárnou príčinou predčasného zlyhania kritických komponentov. Poniklované-rozdeľovacie potrubie používané v sérii M poskytuje výnimočnú odolnosť proti korózii, čím výrazne predlžuje životnosť tohto základného komponentu a zabezpečuje stabilnú prevádzku čerpadla v rôznych systémoch vrtných kvapalín.

* **Samočistiace{0}}guľové ventily:** Pevné častice vo vrtnej kvapaline ľahko spôsobujú upchatie ventilu alebo problémy s tesnením. Jedinečný dizajn samočistiaceho guľového ventilu série M účinne zabraňuje hromadeniu abrazívnych pevných častíc, čím zaisťuje nepretržitú a spoľahlivú prevádzku ventilu, čím skracuje prestoje spojené s údržbou spôsobené problémami s ventilmi.

* **Kevlar® impregnované tesnenie:** Tesniaci výkon a odolnosť tesnenia proti opotrebovaniu priamo ovplyvňujú účinnosť čerpadla a cykly údržby. Používame špecializované tesnenie vystužené vláknom Kevlar®, ktoré ponúka bezkonkurenčnú odolnosť proti opotrebovaniu a vynikajúcu integritu tesnenia, minimalizuje úniky a výrazne predlžuje intervaly výmeny.

* **Koniec výkonu s vysokým rozptylom tepla:** Regulácia teploty na konci napájania je rozhodujúca počas dlhotrvajúcej{0}}pretržitej prevádzky s vysokým-záťažom. Príliš vysoká teplota oleja vedie k zhoršenému výkonu maziva a zrýchlenému opotrebovaniu ozubených kolies a ložísk. Výkonová časť M série je optimálne navrhnutá s vynikajúcou kapacitou odvádzania tepla, ktorá zaisťuje, že mazací systém pracuje pri optimálnej teplote a poskytuje spoľahlivú záruku dlhodobej-stabilnej prevádzky čerpadla.

* **Rýchly servis obalov - Patentovaný:** Efektivita údržby je kľúčovou metrikou na meranie celkových nákladov na vlastníctvo. Jedinečný dizajn rýchleho{2}}servisného balenia série M výrazne zjednodušuje proces výmeny tesnenia a skracuje prestoje pri tejto bežnej údržbe na minimum. Nejde len o prevádzkové pohodlie, ale aj o priamy ekonomický prínos, najmä pri vrtných projektoch, kde sú náklady na NPT (ne-produktívny čas) vysoké.

* **Voliteľný pomocný vývodový hriadeľ:** Aby sa zvýšila celková hodnota a prevádzková flexibilita zariadenia, séria M ponúka voliteľný pomocný vývodový hriadeľ{0} (vývodový hriadeľ). Táto konštrukcia umožňuje čerpadlu poháňať ďalšie pomocné zariadenia (ako sú miešadlá, odstredivé čerpadlá atď.) pri samotnom napájaní, čím sa optimalizuje konfigurácia výkonu na mieste vŕtania.

**Power End - Základ kovanej sily a neochvejnej stability**

**Rám: základný kameň výkonu**

Rám série M je skonštruovaný z vysokopevnostných oceľových plátov zvarených dohromady, pričom jeho konštrukcia je prísne optimalizovaná na tuhosť pomocou analýzy konečných prvkov (FEA). Rozhodujúce je, že všetky dokončené zvarence musia prejsť úplným-procesom tepelného spracovania na odstránenie napätia.

**Kľukový hriadeľ: maximálna odolnosť proti únave z kovania**

Kľukový hriadeľ je jadrom výkonovej časti, ktorá odoláva enormným, cyklicky sa meniacim nárazovým zaťaženiam. Únavová zlomenina je primárnym spôsobom zlyhania tradičných kľukových hriadeľov. Séria GENERAL M preto nerobí kompromisy v súvislosti s týmto kritickým komponentom a vyhýba sa lacnejším-procesom odlievania. Celá séria používa ako surovinu integrálne kovanie z-kvalitných legovaných ocelí, ako je 42CrMo alebo 35CrMo. Okrem toho každý kľukový hriadeľ prechádza precíznym tepelným spracovaním a procesom leštenia povrchu, čím sa ďalej zvyšuje jeho povrchová tvrdosť a odolnosť proti opotrebeniu, čím sa zabezpečuje vynikajúci výkon počas celého životného cyklu.

Efektívny a hladký prenos sily sa spolieha na vynikajúci prevodový systém. Séria M využíva integrované riešenie pohonu ozubených kolies s rybou kosťou. Konštrukčné výhody ozubených kolies s rybou kosťou sú:

* ** Kapacita prenosu vysokého krútiaceho momentu:** Konštrukcia s ľavým a pravým špirálovitým ozubením umožňuje súčasné zapojenie viacerých zubov počas záberu s dlhšou kontaktnou líniou, čo umožňuje prenášať oveľa vyšší krútiaci moment ako čelné alebo jednoduché ozubené kolesá.

* **Plynulý chod a nízka hlučnosť:** Nepretržitý proces záberu zaisťuje plynulý prechod výkonu, účinne eliminuje nárazy a vibrácie, čo vedie k mimoriadne tichej prevádzke.

* **Žiadny axiálny ťah:** Axiálne sily generované symetrickým uhlom ľavej a pravej skrutkovice sa navzájom rušia, čím sa zásadne eliminuje axiálny tlak na ložiská, čo je kľúčové pre predĺženie životnosti pastorkového hriadeľa aj ložísk kľukového hriadeľa.

Rovnako ako kľukový hriadeľ, aj pastorkový hriadeľ je kovaný z vysoko{0}}legovanej ocele (42CrMo), čo zaisťuje maximálnu tuhosť a odolnosť.

Spoľahlivosť výkonu závisí nielen od pevnosti jednotlivých komponentov, ale aj od nosného a mazacieho systému, ktorý pracuje v synergii. Séria M používa na všetkých kľúčových rotačných častiach vrátane kľukového hriadeľa, pastorkového hriadeľa a ojníc ťažké-valčekové ložiská od medzinárodne uznávaných-značiek.

Aby sme zabezpečili optimálnu ochranu týchto ložísk za akýchkoľvek prevádzkových podmienok, navrhli sme duálny mazací systém, ktorý kombinuje nútené mazanie a mazanie rozstrekom.

* **Postrekové mazanie:** Veľké ozubené koleso sa otáča a nasáva olej z vane, rozstrekuje ho do rámu, aby poskytoval základné mazanie pre väčšinu pohyblivých častí.

* **Nútené mazanie:** Zabudované-zubové olejové čerpadlo aktívne nasáva olej z vane. Po filtrácii a ochladení je olej presne dodávaný cez vnútorné olejové kanáliky ku kľúčovým trecím párom, ktoré nesú najvyššie zaťaženie, ako sú ložiská hlavného kľukového hriadeľa a ojničné ložiská.

**L-Modul s deleným koncom typu L: Revolúcia v dizajne**

Dvoj{0}}dielny modul s delenou kvapalinovou koncovkou typu L-, ktorý prijala séria GENERAL M, je úplným-meničom hry.

* **Výrazne znížené náklady na údržbu:** Konštrukcia typu L- oddeľuje kvapalinovú časť na nezávislé sacie a výtlačné moduly. Keď dôjde k opotrebovaniu, stačí vymeniť relatívne lacný sací modul, nie celú kvapalinovú koncovku, čím ušetríte značné náhradné diely a náklady na opravu.

* **Rýchlejšie a bezpečnejšie operácie údržby:** Výmena ventilových zostáv alebo sediel je najbežnejšou úlohou údržby na kvapalinovom konci. Modul typu L- výrazne zlepšuje dostupnosť pre túto prácu. Personál údržby nemusí demontovať zložité spodné vedenia ventilov, pracovný priestor je otvorenejší a operácie sú jednoduchšie a bezpečnejšie, čím sa minimalizujú cenné prestoje súpravy.

* **Výnimočná konštrukčná odolnosť:** V porovnaní s jedno{0}}dielnym modulom umožňuje delená konštrukcia typu L- optimalizovanejšie rozloženie napätia v konštrukcii. Môžeme konfigurovať viac kovového materiálu v oblastiach s vysokým-tlakom, čím účinne znižujeme koncentráciu napätia a zásadne znižujeme riziko vzniku únavových trhlín pri vysoko-pulzáciách tlaku.

**Nekompromisné materiály a výrobné procesy**

Výnimočný výkon kvapalinovej hlavice série M pramení z extrémneho úsilia o materiály a procesy. Všetky moduly s kvapalinovým koncom, sacie aj výtlačné, sú opracované z vysokokvalitných- výkovkov z legovanej ocele (AISI 4130 alebo 4135). Tieto výkovky prechádzajú prísnymi procesmi tepelného spracovania, aby sa dosiahla optimálna kombinácia pevnosti a húževnatosti, dostatočnej na to, aby vydržali cyklické tlaky až do 7 500 PSI.

Aby sa zabezpečila dokonalá rozmerová presnosť a úplná zameniteľnosť, všetky moduly sú precízne opracované na najmodernejších---moderných CNC vyvrtávačkách. Táto moderná výrobná metóda zaručuje, že každý modul spĺňa naše prísne tolerančné normy, čo poskytuje veľké pohodlie pri inštalácii a výmene v teréne.

**Vyhovenie API 7K: Zlatý štandard kvality**

Konštrukcia, výroba a testovanie triplexových kalových čerpadiel GENERAL M Series a všetkých ich kľúčových nosných{0}}komponentov prísne dodržiavajú najnovšiu špecifikáciu 7K API American Petroleum Institute.

**Opotrebiteľné diely: Majstrovská trieda v materiálovej vede**

**Technológia Liner: Prvá línia obrany**

**Piestová technológia: Presne prenášajúci tlak**

VŠEOBECNÉ Piesty série M používajú-jednodielny spájaný dizajn, ktorý chemicky spája vysokovýkonné-elastoméry s robustným kovovým jadrom piestu. Jadro piestu je vyrobené z výkovkov z legovanej ocele 42CrMo, aby bola zabezpečená dostatočná pevnosť a odolnosť proti deformácii pri vysokom tlaku. Ponúkame možnosti elastoméru pre rôzne systémy bahna:

* **Pieste s polyuretánovou väzbou:** Navrhnuté so špeciálnym polyuretánovým materiálom s dvojitým{0}}durometrom, ktorý je špeciálne pre optimálny výkon a chemickú odolnosť v bahne na -a syntetickej báze-. Jeho vynikajúca odolnosť proti roztrhnutiu, opotrebeniu a vlastnosti proti vytlačeniu-zaručujú spoľahlivé utesnenie aj pri vysokom tlaku.

* **Piesty z nitrilovej gumy (NBR):** Pre štandardné aplikácie v bahne-na báze vody poskytujú piesty NBR robustné a vysoko nákladovo{1}}efektívne riešenie s dobrým celkovým výkonom.

**Ventilové zostavy: Guardians of Flow**

Zostavy ventilov (ventily a sedlá) sú „brány“, ktoré riadia-jednosmerný tok vrtnej kvapaliny a odolávajú vysokofrekvenčným{1}}nárazom. Ventilové zostavy série M používajú úplne -otvorený, API-štandardný dizajn pre maximálnu prietokovú plochu a minimálny prietokový odpor.

* **Materiály a proces:** Telesá ventilov aj sedlá sú kované z vysoko{0}}legovanej ocele (chróm legovaná oceľ, AISI 8620). Výkovky prechádzajú procesmi hlbokého tepelného spracovania, ako je nauhličovanie a kalenie, čím sa vytvára mimoriadne tvrdá povrchová vrstva-odolná proti opotrebovaniu, pričom si zachováva dobrú húževnatosť jadra, aby účinne odolávala nárazovému zaťaženiu.

* **Ventilová guma:** Štandardná konfigurácia je vysoko-kvalitná, vysoko odolná proti opotrebovaniu- polyuretánová guma ventilov. Tento materiál poskytuje trvanlivé a spoľahlivé utesnenie v rôznych blatových prostrediach s vynikajúcimi schopnosťami proti-vytláčaniu a -opotrebeniu.

**Tabuľka 2: VŠEOBECNÉ údaje o výkone kalového čerpadla Triplex série M**

**Tabuľka výkonu MP10 (1000 HP)**

**Tabuľka výkonu MP16 (1600 HP)**

**Zameniteľnosť OEM: strategická výhoda**

Hlboko rozumieme logistickým výzvam, ktorým čelia dodávatelia vŕtania pri správe zariadení a náhradných dielov od rôznych výrobcov. Preto dizajn a výroba modulov kvapalinových koncoviek GENERAL M Series, hlavných komponentov a všetkých opotrebiteľných dielov zaisťuje úplnú zameniteľnosť s produktmi od hlavných značiek OEM v tomto odvetví. To zahŕňa, ale nie je obmedzené na, modely čerpadiel rovnakej triedy od značiek ako Weatherford, LEWCO, EWECO, National, Gardner Denver a Emsco.

**Overené v najnáročnejších prostrediach**

Robustný dizajn a všestrannosť radu GENERAL M umožňuje vyniknúť v najnáročnejších aplikačných prostrediach na celom svete. Jeho výnimočný výkon bol opakovane overený v nasledujúcich oblastiach:

* **Pobrežné a pobrežné ropné vrty:** Ako hlavná oblasť použitia môže séria M spĺňať všetky požiadavky na vysoký tlak, veľký prietok a maximálnu spoľahlivosť, od konvenčných pozemných vrtov až po ultra-hlbinné vrty na mori.

* **Pracovné a hlavné údržbárske operácie:** Pri pracovných operáciách, kde čerpadlá potrebujú časté štarty/zastavenia a manipulujú s rôznymi komplexnými kvapalinami v zvislých jamách, je vďaka odolnosti a schopnosti rýchlej odozvy radu M ideálnou voľbou.

* **Horizontálne smerové vŕtanie (HDD):** Aplikácie HDD vyžadujú čerpadlá na stabilné čerpanie bahna s vysokým obsahom pevných látok po dlhú dobu. Konštrukcia-odolná voči opotrebovaniu a vysoký výkon radu M sú plne schopné splniť túto výzvu.

* **Zaplavenie vody a čerpanie propantu:** V sekundárnych a terciárnych operáciách získavania ropy sa séria M môže použiť na vysokotlakové vstrekovanie vody, zaplavenie polymérom a ďalšie opatrenia na vylepšené získavanie ropy.

* **Opätovné vstrekovanie-odrezkov:** S čoraz prísnejšími environmentálnymi predpismi je možné sériu M použiť na zmiešanie odrezkov z vŕtania s odpadovou kvapalinou a ich opätovné{1}}vstrekovanie do formácie pod vysokým tlakom na bezpečnú likvidáciu odpadu.

* **Priemyselná preprava kalov a tuhých látok-:** Vďaka-konštrukcii radu M odolnému voči opotrebeniu je tiež veľmi vhodný na prepravu vysoko abrazívnych kalov na veľké vzdialenosti- v baníctve, hutníctve, stavebníctve a iných oblastiach.
