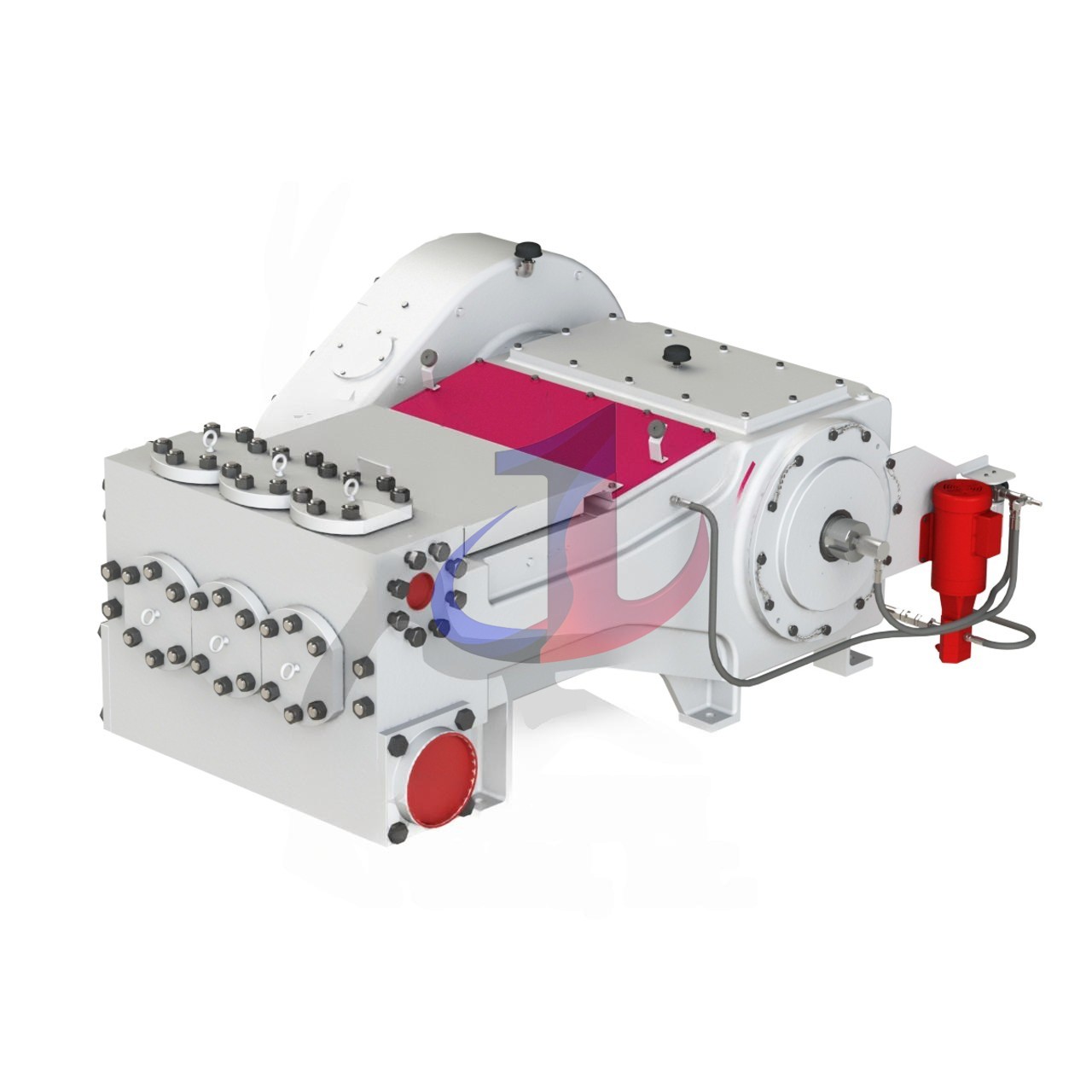

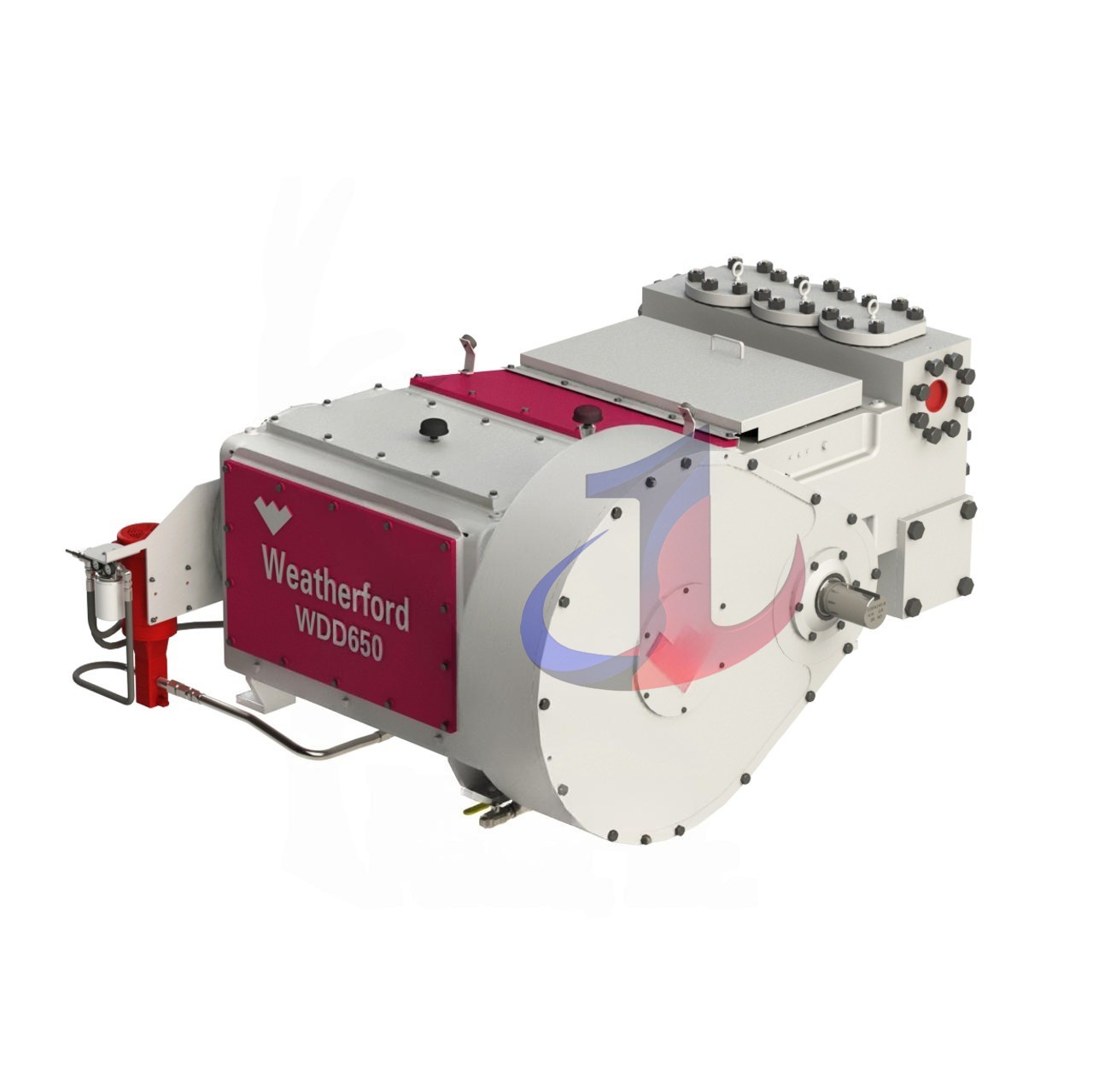

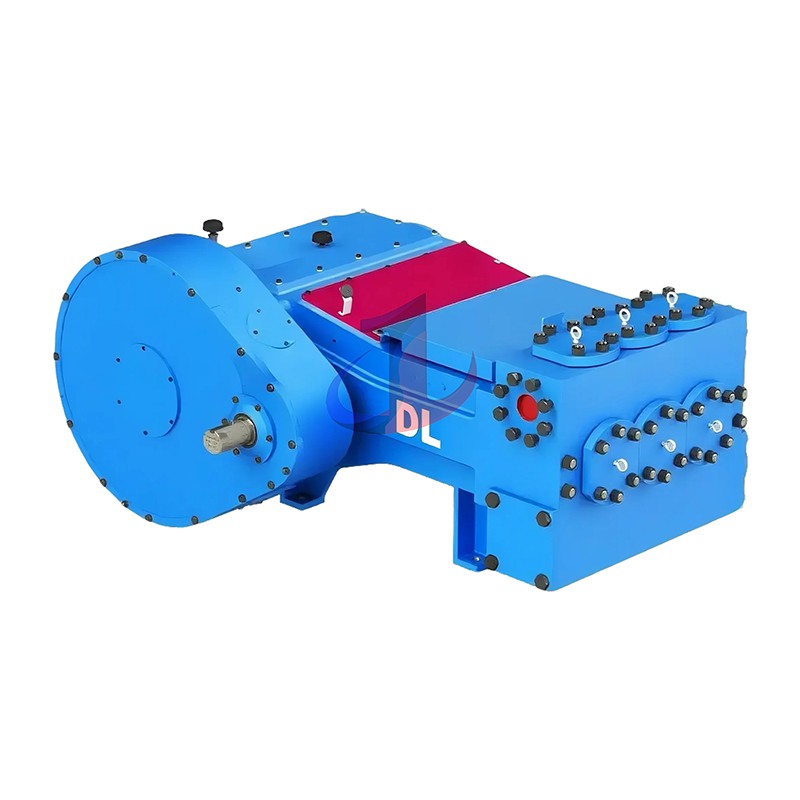

Pumpa WEATHERFORD WDD 650

Tabuľka 2.1: Špecifikácie jadra WDD 650

Zdroj: oficiálne technické špecifikácie.

Konštrukcia rámu: silná kostra

Koncový rám pohonu WDD 650 je pevným základom celého čerpadla a je navrhnutý tak, aby udržal kľukový hriadeľ a krížovú hlavu dokonale zarovnané pri veľkom prevádzkovom namáhaní. Rám je zvarený z vysoko{2}}nízkolegovanej-legovanej ocele a potom je po zváraní podrobený úplnému tepelnému spracovaniu na odstránenie pnutia, alebo je odliaty z jedného kusa z tvárnej liatiny s vysokou húževnatosťou. Táto robustná konštrukcia účinne pohlcuje vibrácie a zaisťuje-dlhodobú štrukturálnu integritu, čím poskytuje prvú záruku stabilnej prevádzky čerpadla v náročných podmienkach vŕtania.

Kľukový hriadeľ a ozubená prevodovka: jadro energetického systému

Kľukový hriadeľ je srdcom výkonovej časti, trváme na tom, že pri výrobe kovania z jedného kusu sa používa vysokolegovaná oceľ (42CrMo). Štandardným kovaním kľukového hriadeľa sme zásadne eliminovali hlavný potenciálny zdroj porúch a poskytli našim zákazníkom bezpečnejšie a spoľahlivejšie čerpadlá na ochranu ich personálu a majetku.

Sila sa prenáša cez súpravu ozubených kolies s rybou kosťou. Hlavný prevod je vyrobený z-kvalitnej legovanej ocele precíznym obrábaním. Jeho konštrukcia s dvojitým špirálovým zubom zaisťuje záber viacerých zubov súčasne a zabezpečuje hladký a tichý prenos sily. Ešte dôležitejšie je, že štruktúra ozubeného kolesa s rybou kosťou je schopná automaticky kompenzovať axiálny tlak, čo je bežnou príčinou predčasného opotrebovania ložísk v čerpadlách so špirálovými alebo čelnými ozubenými kolesami.

Ložiská a mazacie systémy: navrhnuté pre dlhú životnosť

Kľukový hriadeľ WDD 650 je plne podporovaný systémom vysokovýkonných ložísk, vrátane dvojradových kuželíkových hlavných ložísk a cylindrických valčekových stredových ložísk. Táto kombinácia je dobre navrhnutá tak, aby účinne absorbovala a rozptyľovala veľké radiálne a axiálne zaťaženie vznikajúce počas prevádzky, čím sa zabezpečuje minimálne opotrebovanie a maximálna životnosť.

Mazací systém využíva duálny režim kombinácie núteného mazania a rozstrekového mazania. Zabudované-zubové olejové čerpadlo nepretržite dodáva prefiltrovaný a chladený olej do všetkých kľúčových ložísk, ozubených kolies a klzných kolies krížovej hlavy. Táto konštrukcia zaisťuje, že všetky pohyblivé časti sú primerane namazané, aby sa zabránilo opotrebovaniu a predĺžila sa celková životnosť napájacej časti, a to aj v drsných podmienkach, ako je prevádzka pri nízkej rýchlosti alebo -nehorizontálna inštalácia.

Kované oceľové moduly: tlakové jadrá

Hydraulický koniec WDD 650 pozostáva z troch nezávislých, vymeniteľných modulov, z ktorých každý je presne opracovaný z pevných výkovkov z vysokopevnostnej legovanej ocele (35CrMo alebo AISI 4130/4135) . Po kovaní je každý modul podrobený prísnemu tepelnému spracovaniu kalením a popúšťaním, aby sa optimalizovali jeho mechanické vlastnosti, a vykonáva sa ne-deštruktívne testovanie (NDT), aby sa zaistilo, že v ňom nie sú žiadne chyby. Požiadavky normy API 7K sú prísne dodržiavané alebo prekračované počas celého výrobného procesu.

Ventilové systémy: portál k výkonu

Pumpa WDD 650 sa dodáva s priemyselnou štandardnou zostavou ventilu API # 7, ktorá zaisťuje kompatibilitu a vyspelý výkon pri tejto úrovni výkonu. Zostavy ventilov sú vysoko-opotrebiteľné komponenty, ktoré ovplyvňujú účinnosť čerpadla a prevádzkovú stabilitu. Materiál a proces ventilov OEM sme optimalizovali, aby sme zabezpečili ich vynikajúci výkon.

Tabuľka 4.1: Materiály zostavy ventilu WDD 650-a výrobný proces

Systémy piestov a valcov: kombinácie výkonu pre diely podliehajúce opotrebeniu

Ponúkame celý rad prispôsobiteľných kombinácií piestových-vložiek, ktoré spĺňajú požiadavky na opotrebovanie a teplotu rôznych vrtných kvapalín.

Vložky:

Štandardný problém: bimetalové vložky s vysokým obsahom chrómu. Vložka valca je vyrobená z kovaného oceľového plášťa, ktorý odolá vysokému tlaku, a vnútorná vložka je vyrobená z odstredivo liatej liatiny s vysokým obsahom chrómu. Jeho tvrdosť je až HRC 62, čo poskytuje vynikajúcu odolnosť proti opotrebovaniu pre rôzne štandardné vŕtacie operácie.

Pokročilé možnosti: Zirkónová keramická vložka valca. Ide o obrovský výkonnostný skok. Masívne zirkónové keramické puzdro je zalisované do oceľového plášťa a jeho životnosť môže dosiahnuť viac ako päťnásobok životnosti bimetalovej vložky valca. Extrémne vysoká tvrdosť a povrchy s nízkym trením keramických materiálov poskytujú bezkonkurenčnú odolnosť voči opotrebovaniu a korózii, čo z neho robí najefektívnejšie riešenie-na minimalizáciu prestojov v najnáročnejších podmienkach vŕtania.

Piesty a tyče:

Štandardné piesty sú z jedného-dielu spájaného polyuretánového dizajnu s polyuretánovým plášťom navulkanizovaným na jadro piestu z kovanej ocele (45 # oceľ alebo 40CR) . Táto štruktúra poskytuje vynikajúci tesniaci výkon a môže účinne odolávať vytláčaniu vrtnej kvapaliny a chemickej korózii.

Piestna tyč je kovaná z vysoko pevnej legovanej ocele (42CrMo), integrálne kalená a temperovaná a potiahnutá hrubou hladkou vrstvou tvrdého chrómu. Tento viacnásobný proces zaisťuje maximálnu pevnosť a povrchy odolné proti opotrebeniu- s nízkym-trením, čím zaisťuje-dlhodobú prevádzku tesnenia.

Tabuľka 5.1: Hodnoty výkonu WDD 650 (prietok vs. tlak)

Poznámka: Údaje o prietoku sú založené na mechanickej účinnosti 90 % a objemovej účinnosti 95 – 100 % a predstavujú očakávaný výkon v skutočných prevádzkových podmienkach.

Maximalizujte dobu prevádzkyschopnosti: rýchlo sa kaziace, náhradné diely a príslušenstvo

Tabuľka 6.1: Náhradné diely kľúčov WDD 650 a rýchlo sa kaziace

Zdroj údajov:.

Voliteľné príslušenstvo na vylepšenie systému:

Pulzný nárazník: inštalovaný na výstupnom potrubí, účinne absorbuje pulzáciu tlaku generovanú hydraulickým koncom, znižuje vibrácie celého systému bahna, chráni následné zariadenie a predlžuje jeho životnosť.

Bezpečnostný poistný ventil: toto je kľúčový komponent na zaistenie bezpečnosti systému. Môže sa automaticky otvoriť, keď je tlak v systéme neočakávane vysoký, odľahčenie vysokotlakovej kvapaliny-, čím chráni čerpadlo a celé-vysokotlakové potrubie pred katastrofálnym poškodením.

Systém preplachovania vložky valca: nepretržitým rozprašovaním chladiacej kvapaliny na kontaktnú plochu medzi piestom a vložkou valca dokáže tento systém účinne znížiť tepelné opotrebenie a odplaviť abrazívne častice, čím sa výrazne predĺži životnosť týchto kľúčových zraniteľných častí.

Technická dokonalosť WDD 650 umožňuje vykonávať rôzne náročné úlohy vŕtania:

Vŕtanie hlbokých vrtov: jeho tlaková kapacita až 5 120 psi je rozhodujúca pre prekonanie vysokého hydrostatického tlaku v hlbokých vrtoch a pre účinnú cirkuláciu vrtných výplachov.

Prevádzka s vysokým prietokom: prietok až 688 GPM zaisťuje efektívne čistenie spodných otvorov a nosenie odrezkov v otvoroch s veľkým priemerom.

Horizontálne a smerové vŕtanie (HDD-RRB-: stabilný a spoľahlivý tlak a prietok sú kľúčom k pohonu vrtných motorov a efektívnej preprave odrezkov v ultra-dlhých horizontálnych sekciách, čo kladie mimoriadne vysoké požiadavky na hydraulickú účinnosť.

Multifunkčná integrácia vrtných súprav (na pevnine a na mori): robustný a relatívne kompaktný dizajn čerpadla umožňuje jeho flexibilnú integráciu do rôznych balíkov vrtných súprav, od mobilných pozemných vrtných súprav až po vesmírne-obmedzené plošiny na mori.
